OD-880改

OD-880はハム系だと出力が小さく感じる

自作OD-880

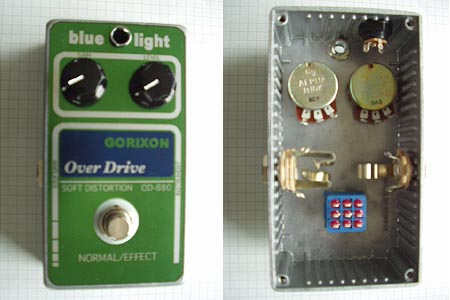

以前OD-880を作った。 参考にした回路図はFFFさんの http://eu11.stripper.jp/pulcino/blog/images/OD-880.gif です。 それを元に作ったんでしたっけ？（って自分に質問してどうなる） 外観はこんなんです 24mmポットを使ってますな〜

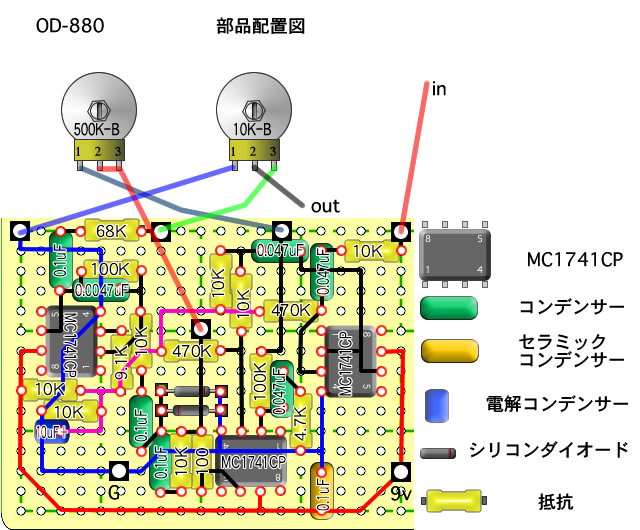

レイアウト

これで作った

しかしだ！

ハム搭載のギターだとバイバス音とエフェクト音のバランスが悪い。 シングルピックアップだとバランスは良いんです。 だって歪み系のエフェクターってオンにするとワープしないと？ダメな感じしますよね〜 んで http://eu11.stripper.jp/pulcino/blog/images/OD-880.gif の回路図をながめてたら あら〜Levelポット　VR2 10KBですか？ これ、R13の68Kの抵抗をカットして100KB入れたら、良いんじゃ？ ついでに〜だ、Gainポット VR1 500KBをだ〜1MAにしたら？ なんて、思っておりました。 思ってたら、ムズムズして来て、ああああ、やってしまった〜 ちょっと弾きの感想 出力がとても大きくなった（あたりまえだのクラッカ〜） ゲイン0でもバイパス音より大きいセッティングが出来てブースタにもなる 〜〜〜〜 なんかすっき〜な音になって来た。 後記2007/08/28 ピッキングの強弱で歪んだり、ちょっとクリーンに近かったり（クリーンじゃないけど）なかなか良いし、出力も大きい。 使える〜 つらつらと弾いてみた 音だけ聴いてん。 演奏内容は無視して。 http://www.inet-shibata.or.jp/~gori/fxmp3/od-880.mp3

悪い虫

この改造は良い んで虫が騒いで来た。 また、同じの作るん？ いや・・・・部品2個変更と2個省略。 ポット一体型でコンパクト テクマクマヤコン〜タカチのケースに入れ〜 金属値上がりしてる傾向にあるので、しこたま買溜めしてあったり・・・・（←馬鹿） 小さいから良いって訳ではないけど 同じサイズに揃えたいってのも有りかと・・・（尻切れ）

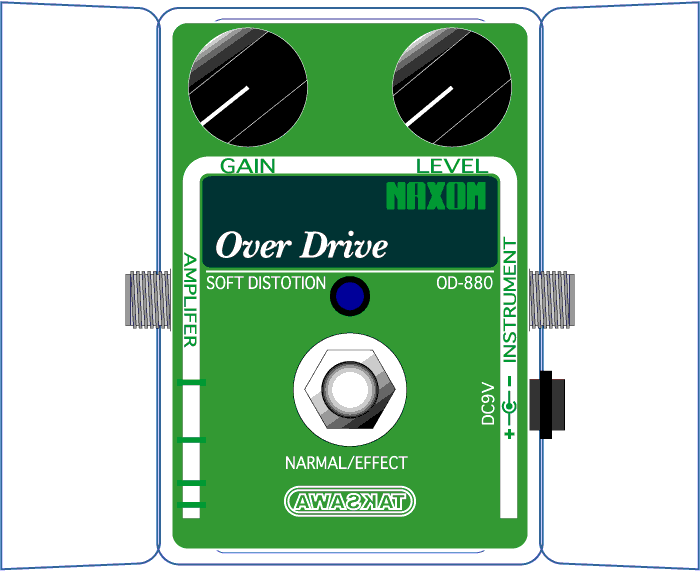

そんな間抜けなデザインはボツ

やっぱこうでないと・・・・・ まだ作ってないです。 間違いがあるかもしれませんが先行して作りたい人は http://www.inet-shibata.or.jp/~gori/pdf/od-880.pdf 間違いがありましたら教えて下さいね〜 後出しジャンケンですわ〜

変更した内容の回路図

FFFさんの回路図とパーツナンバーを同じにして 何を変えたか？を回路図に書いてみた。 これ、ブースターとしても優秀。

ブースターとしての音

OD-880をゲイン0レベル10で使ってみた。 アンプはFenderSD15CE OVER DRIBE CHでGAIN1 VOL9 TR10 MID8 BASS10 CAB SMALL ゲイン1でも、ちょっと歪みます そこにOD-880をブースターとして使った音。 http://www.inet-shibata.or.jp/~gori/fxmp3/od880.mp3 好きだ、これ〜

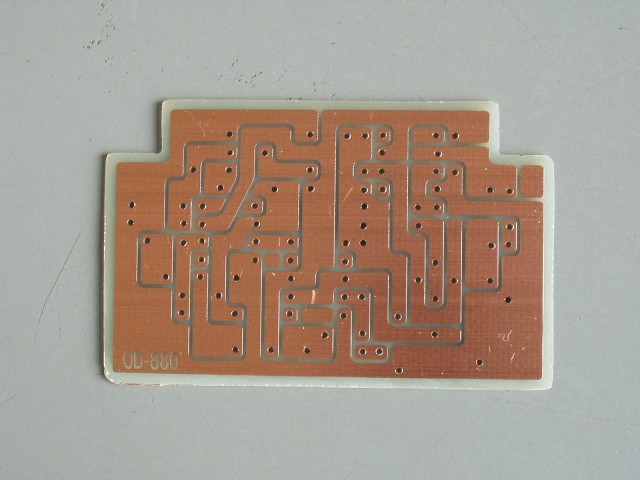

プリント基板

ついでがあったので、溶かしてみた

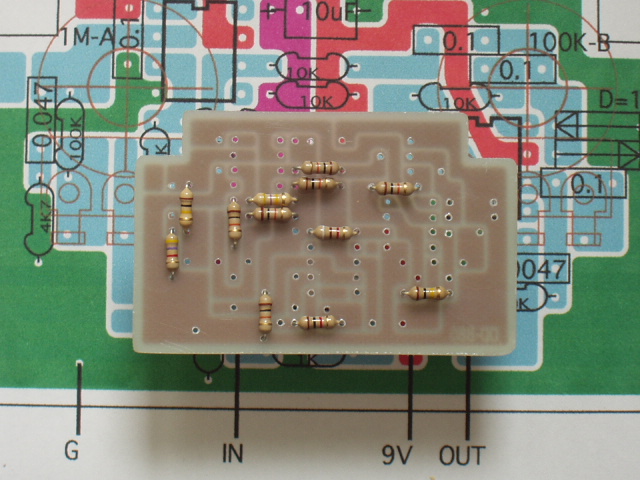

最初に抵抗

横にした抵抗の高さが一番低いので、最初に抵抗をレイアウトに従って挿す。

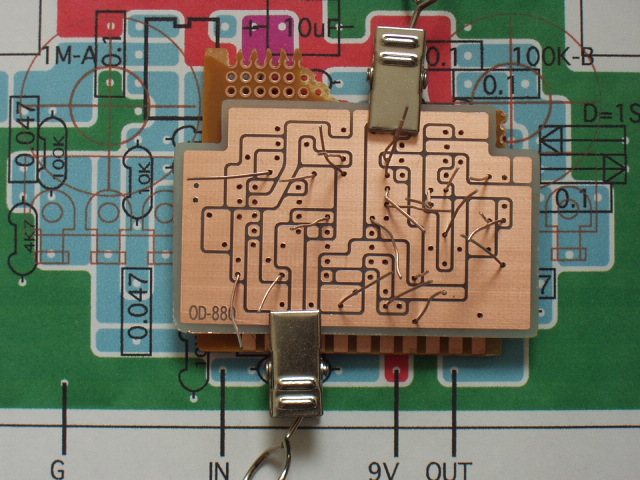

そしたら固定

余ったユニバーサル基板でクリップで固定

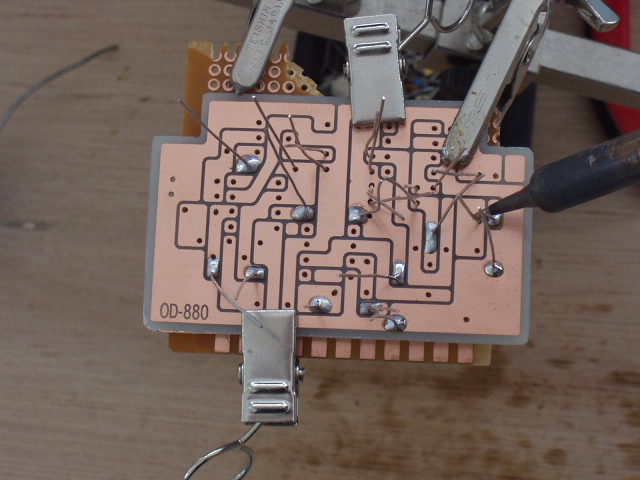

そのままハンダ

抵抗の足がジャングルのように邪魔ですが、切りながら作業するの面倒なんで・・・ 何時になっても、ハンダ付けが上手くならないです。

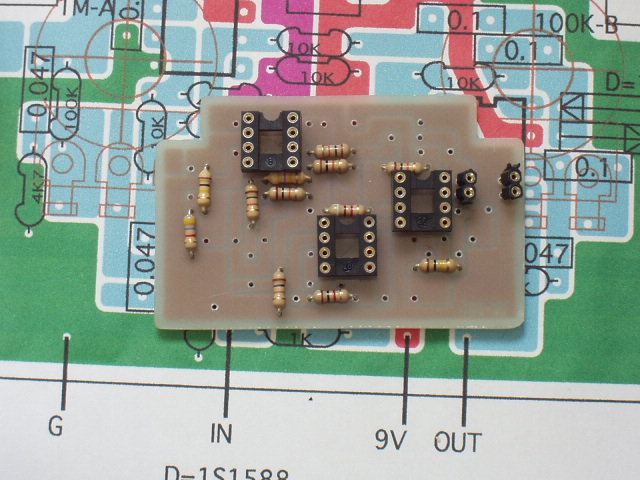

次ぎはソケット

低さ2番目はソケット

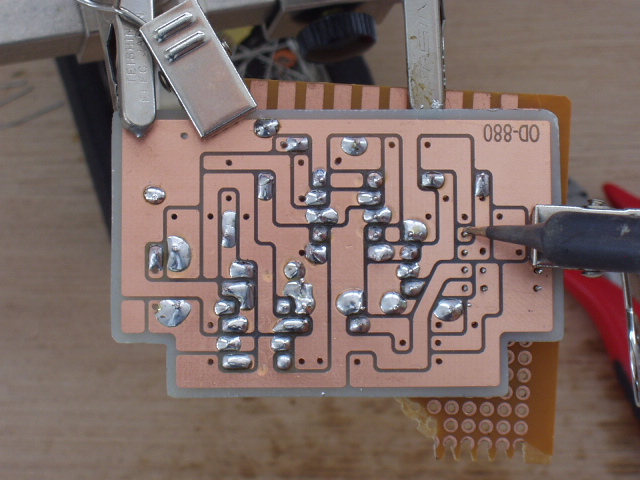

んでハンダ

同じように挟んでハンダ。

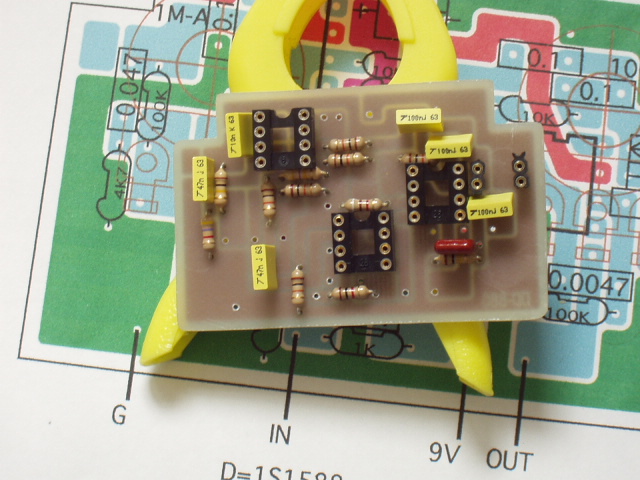

コンデンサ

コンデンサーも一発で並べる

んでハンダ

やっぱり挟んでハンダ。

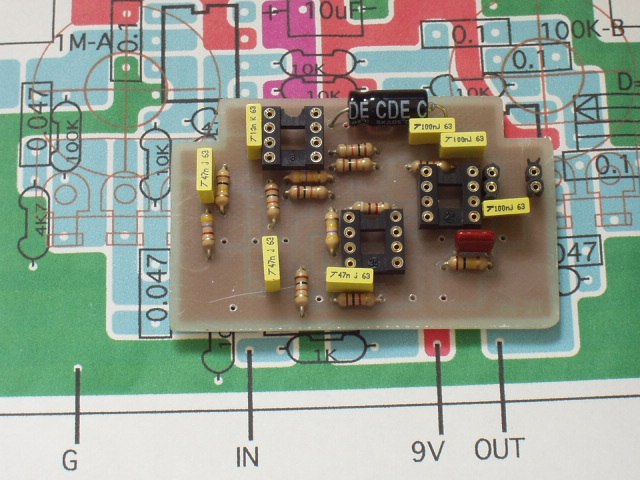

で電解コンデンサー

これ付けてほぼ完成 写真撮らないと、20分位でここまで出来ますね〜 今日はここまで。 あああああ！ 後で画像見て発見 0.1uFに0.01uF差してるし〜 後で交換だね〜 パスコンなんで、無くても良いかもしれないけど、あああムズムズして来た このままでは寝れない。 でも寝る きっと悪夢見るだろう。

と思ったが

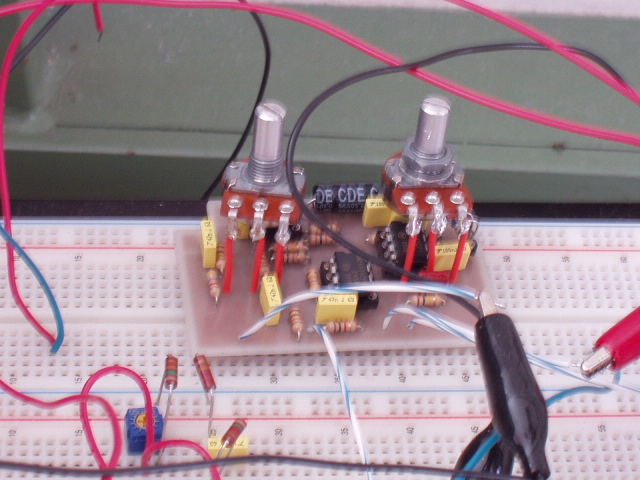

ウン○のきれが悪いのと同じで、なんか中途半端で嫌なので 最後までやった。（やっぱし） ICとダイオード乗せて、ポット付けて、IN OUT 9V Gの配線付け。ブレッドボードで確認 無事鳴った。 とても大きい音で満足。 後はケースに入れるだけ・・・・・ ここから放置プレイになってしまうのが見えてたりするが・・・・

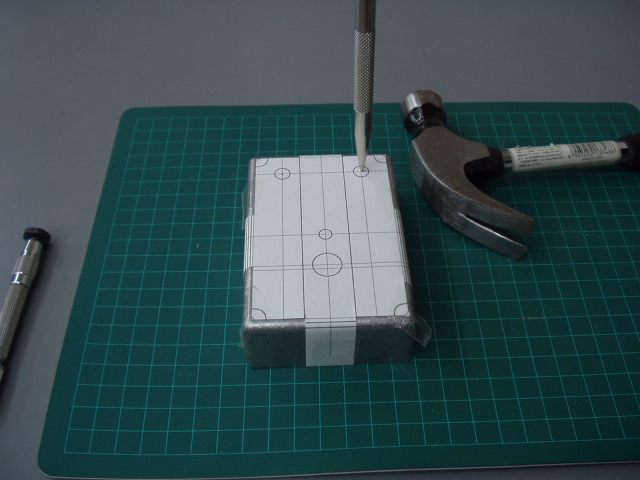

ケースの穴の位置出し

毎回同じなので、テンプレとして持っておりますが、2回位使うと、ゴミになります。 イラストレーターでノギスで計測したアルミケースの寸法を描いて、実際の部品の大きさも含めて、位置を出します。 角が曲面なので、3ミリ程小さくした四角を基準にして上下左右のチリを見て。センターを出します。 チャラリーンって、必殺シリーズみたいにポンチが立ってますね〜

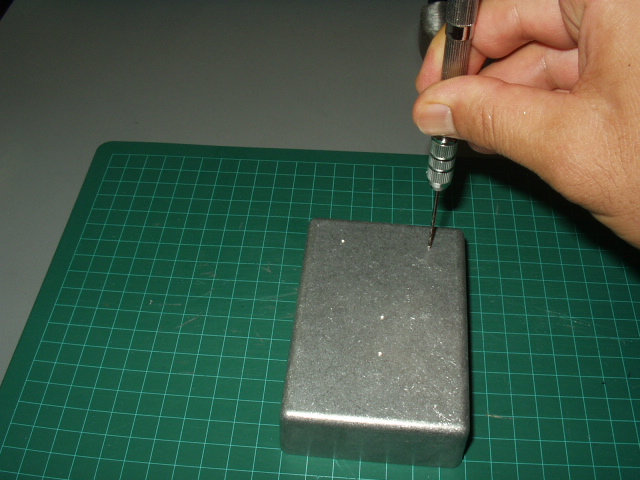

それでピンバイス

そのポンチだけでは、3ミリドリルのガイドにならんので1ミリのピンバイスでホジホジします。 完全に穴は開けません。 皿揉みってんですか？ これで3ミリドリルが安定するんです。

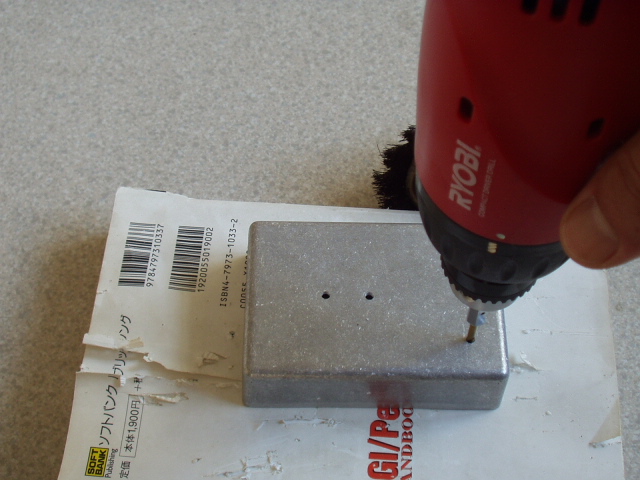

3ミリドリル

3ミリドリルでどんどん穴を開ける

ステップドリル

ステップドリルで各穴の大きさに合わせて、穴開ける 一回１つ穴開けたら、掃除機でキリ屑を掃除する。 でないと、キリ屑でケースにキズが出来るからなのだ。 んが〜〜〜〜しかし やってしまった。 お掃除をマメにするのは良いんだが、LED ベゼルが・・・・ 掃除機のブラックホールへ〜行ってしまった・・・・・もったいない 掃除機を開けて、探そうとしたが、袋の中が、うっへ〜〜キチャナイ・・・・ ま、いいか・・・・あきらめ・・・

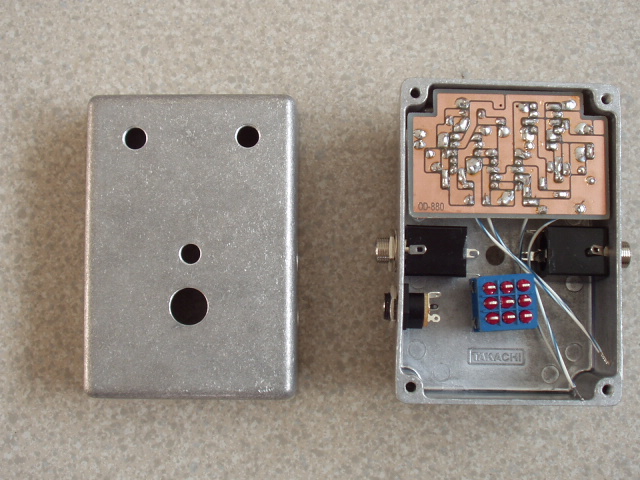

んで確認

部品を入れて確認 んんんんんん〜 LEDベゼルが・・・・・・・（まだ言うか〜）

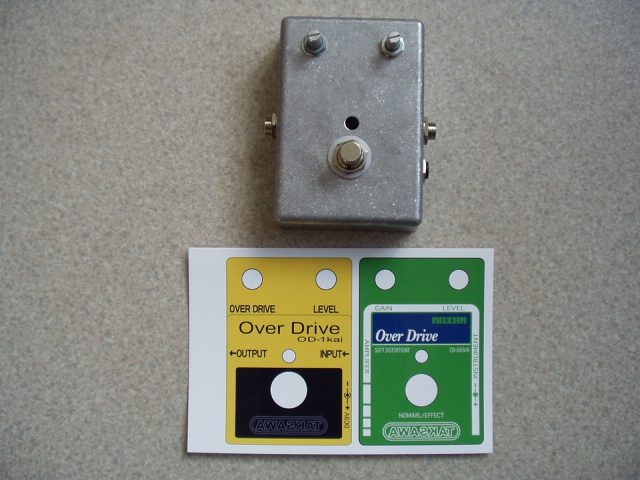

ラベルシート印刷

イラストレーターで描いたデザインをラベルシールに印刷する 使ってるシートはA-one社の品番29334 ノーカットラベル　水に強い　光沢白無地フィルムタイプ　ラベルサイズ100×148.5mm はがきサイズのプリンタラベルっての。 このタカチのケースの場合、2枚とれます 並行して作ってるOD-1もついでに〜 OD-1のデザインが気に入りないけど・・・・

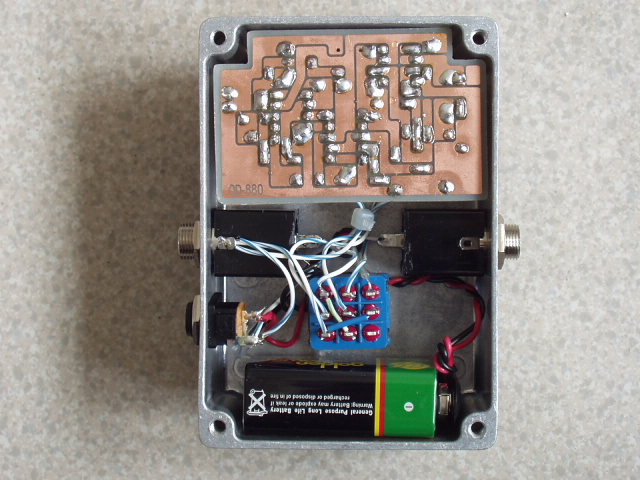

そそくさと配線して

確認で付けたジャックとかを外してシールを貼る そして配線をハンダ。 タイラップを使って、結束もしてみた。 電池も、入る。

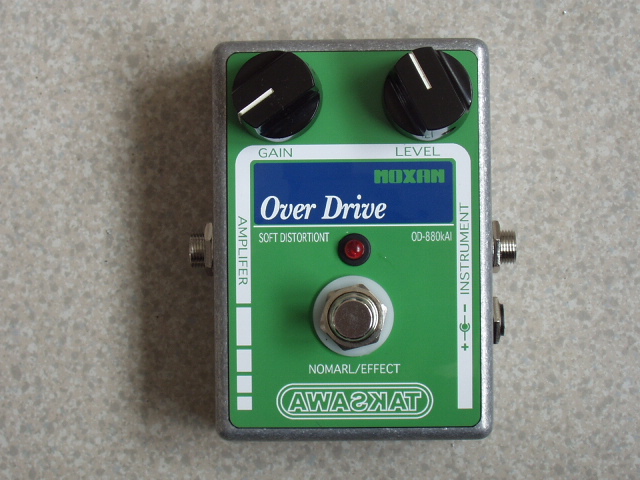

裏蓋閉めて。

はい完成。 ん〜我ながら良いかも 音？鳴ってます。 音は以前作って改造したのと、ほぼ同じ コンデンサーとか抵抗が違うけど、ほぼ同じ。 これはジャギジャキの高音が出るギターアンプにブースターとして使った方が良いかな。 シャカシャカな音の出るフェンダー系のギターでソロでブーストすると、丁度良いファットな感じ。 うへ・・・・・ノーマルのスペル間違ってやんの。（恥）
