DS-1

DS-1を作りたい

てっか・・・・ DS-1は３個作ったことある けど電子スイッチまでコピーして作りたいです 多分こうなんでしょうね？

しかし？

そのまま作ったとして、ケースはどうする？ MXRサイズではこの基板の大きさでは無理 AAサイズにしたとしてギリギリ 入ったとして、電池はどうする？ タカチの4Nに入れると、DS-1ぽくなくなる はたまた、ボスのジャンク品を購入して入れるとか 電子スイッチを削除して作っては意味がない 電子スイッチを含めたコピーなのだから・・・・ このレイアウトで、どこまで小さく出来るか？ コンデンサーもBOX型の小さいのに変更して詰めるしかないのかな？

面倒になってきた

裸の音ってことで電子スイッチ削除＆入出バッファーカットって音も捨てがたい。 安易だ。 初段のトタンジスタをバイアス調整出来る様にすると面白いかも。 基、ベース電圧調整と言った方が良いかも。

まてよ？

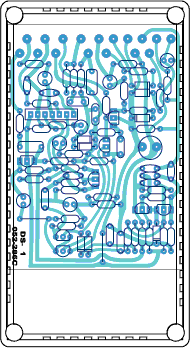

AAサイズのケースの寸法を正確に測ってみた それでトレースした基板の画像を重ねてみる ん〜〜〜〜〜〜〜〜〜〜〜〜いけるかも そのスリットと裏蓋で基板を固定する スリットと蓋の間は3ミリはあるので基板の厚さは大丈夫だ 塩ビを曲げてBOSSの様に固定出来るかもしれない 薄いモーメンタリーのスイッチが必要かな

むぅ〜

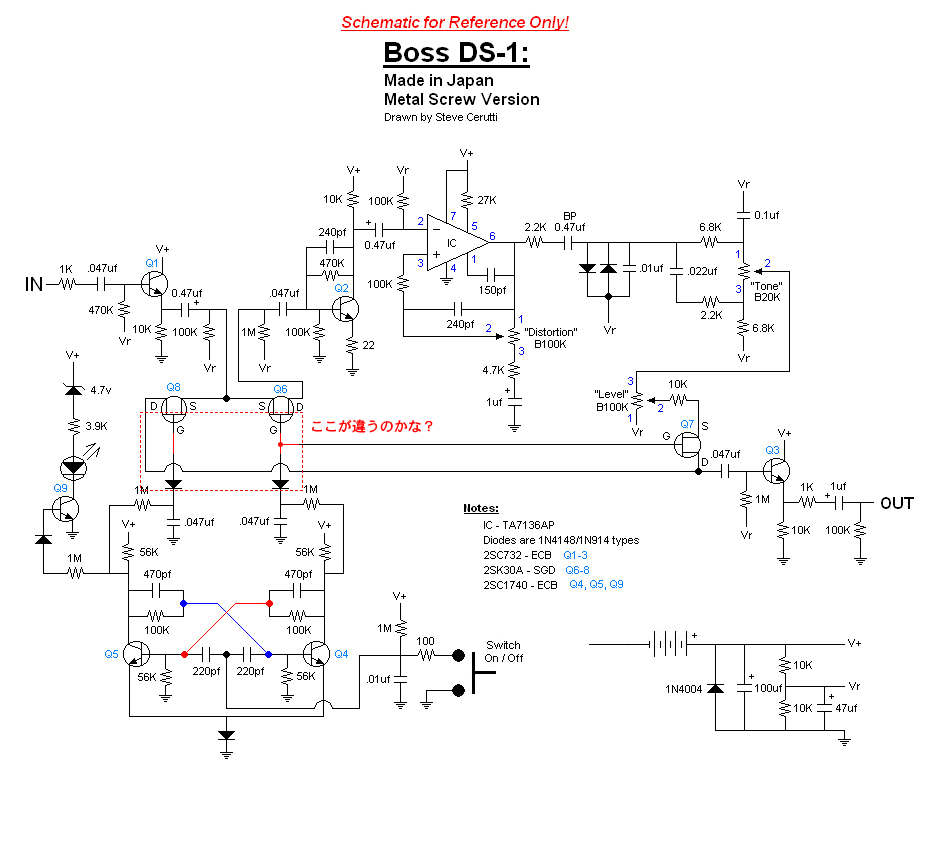

電子スイッチがまだ理解出来ない マルチバオブレータとフリップフロップなのか？ LED点灯でちょっと悩んで検索 http://aronnelson.com/gallery/SteveC/BossDS_1 こんな回路図がある けど？ Q8がノーマル音のスイッチで信号を落通す時はQ6 Q7はオフで信号を通さない？ http://www.godiksennet.com/images/sch/DS1PG2.jpg となんか違う 何処か違う Q6 Q7 Q8 Q4 Q5あたりがなんか違う。 後で比べてみる

多分こうなんでしょか？

よく考えてみるとこんなんなるんですけど？ と赤で修正したものの自信はない でもこれだとオフの時にLEDが光るんじゃ？おや〜 LEDは反対のTrのコレクタからじゃないと？あきまへん？

双安定マルチバイブレータ回路

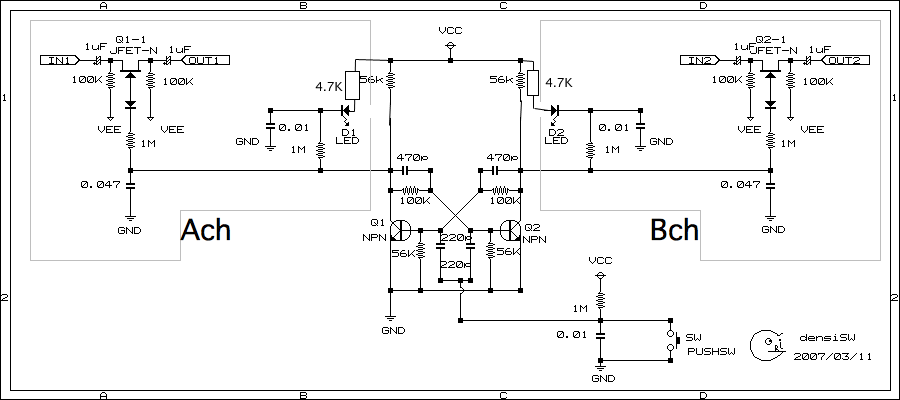

その電子スイッチってのはフリップフロップと呼ばれてるらしい よく調べると日本語では双安定マルチバイブレータ回路と言うみたいだ ・・・おい！どこが日本語なん？ http://www.geocities.jp/miyatti_web/3nenzenki/dejicir/dejicir4.html 実際ブレッドボードで組んでみた BOSSの数値でやってみた スイッチがないので配線をグランドに入れるだけのスイッチで実験 結果OK〜 この時のコレクタ、ベース間の電圧は0.77Vと0.77mVが切り替わっていた。 インジケータ用のLEDは完全に消灯しないので5.1Vのツェナーダイードをいれたら完璧だった。 なんか？音と違う方向に行ってますね。 この回路図で組んだんです AchでLEDが点灯するとFETのドルエン　ソース間の抵抗は計測不能で消灯すると4.5K位の抵抗値になった それがスイッチとして機能してるのでしょうが信号が通る状態で約5Kの抵抗を通過することなのでしょうか？ だから入力にバッファが必要になってインピーダンス下げるんでしょうか？ なんか真に迫って来ましたね 後記 って良く見ると回路図間違ってるし・・・・ LEDの電源の取る場所間違ってまん。

トレモロ

電子スイッチのことは、半分解った 実際音出るか？実験した 音出た 回路図間違ってるけど、AchのIN OUTで、AchのLEDが消灯してると音が出る 謎な？ドルエン、ソースの方向は？ 逆で実験しても音は出るし、オフだと音が出ない ってことは正常。 FETの向きは今現在では関係ないみたい。 無安定マルチバイブレータを使うとトレモロ効果が出来るかもしれない（本当か？） トレモロのスピードにシンクロしてLEDが交互に点滅するのは楽しいかもしれない。 あら？DS-1の電子スイッチを含めたコピーを作るのが蛇足になってきてますね。 修正した回路図をアップ

トニースミスのケースで

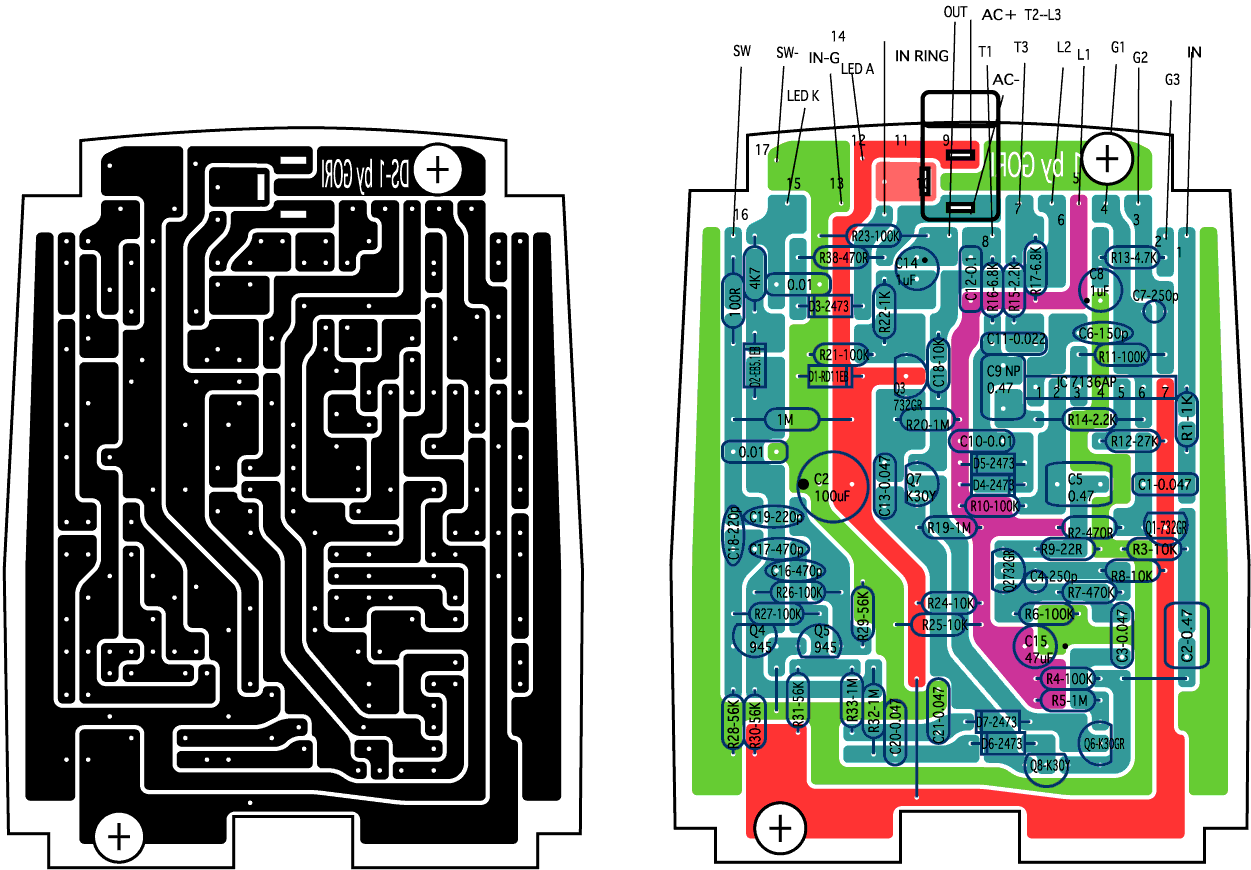

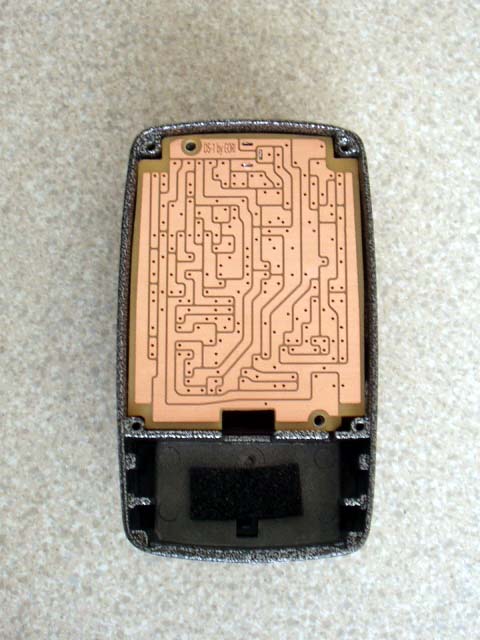

松美庵さんからディメンジョンボックス製作で不要になったトニースミスのケースを頂いた。 ありがとうございますm(_ _)m それでそのケースにDS-1を納める！！ 苦しい・・・・ DCジャックが以外と大きい 後で気付いたのですが、電池の蓋で基板が欠き込まれていたのです 後になって、苦し紛れです 基板を固定するネジがあるですが、BOSS方式でペットボトルをい切ってペットボトルのい張力で基板を固定することにした さて？どうなることに相成るのでしょうか〜 まだレイアウトは確認してません 間違いがあるかも。 間違いあり 修正中 修正済　200/03/26

バッチリOK〜

自分の才能が開花か？ んなことないです はたして？レイアウトが正しいのか？は？未確認

鳴らない〜〜〜わははは

ん〜〜〜〜〜わははは 笑っております AC-がグランドに接続されてないPCBですね だめだこりゃ〜 気を取り直してジャンパー線で接続 電源はOK 電子SWでLEDインジケータもOK でも鳴らん 最近購入したハッコウ社のダッシュとか言うセラミックヒータのハンダゴテのせいにしてしまおう 使い慣れてるのが一番ってことっすかね まだ、甘い俺。 抵抗を並べて、ベタベタとハンダ付けしたのが悪かったんでしょ きっと 効率を考えず、地味に作業が確実なんですね でも失敗って楽しいかも 原因を探る作業って、以外と快感ですよ その原因が自分でデザインしたPCBだったりすると・・・ 頭の中が白くなりますね

色々間違ってた・・

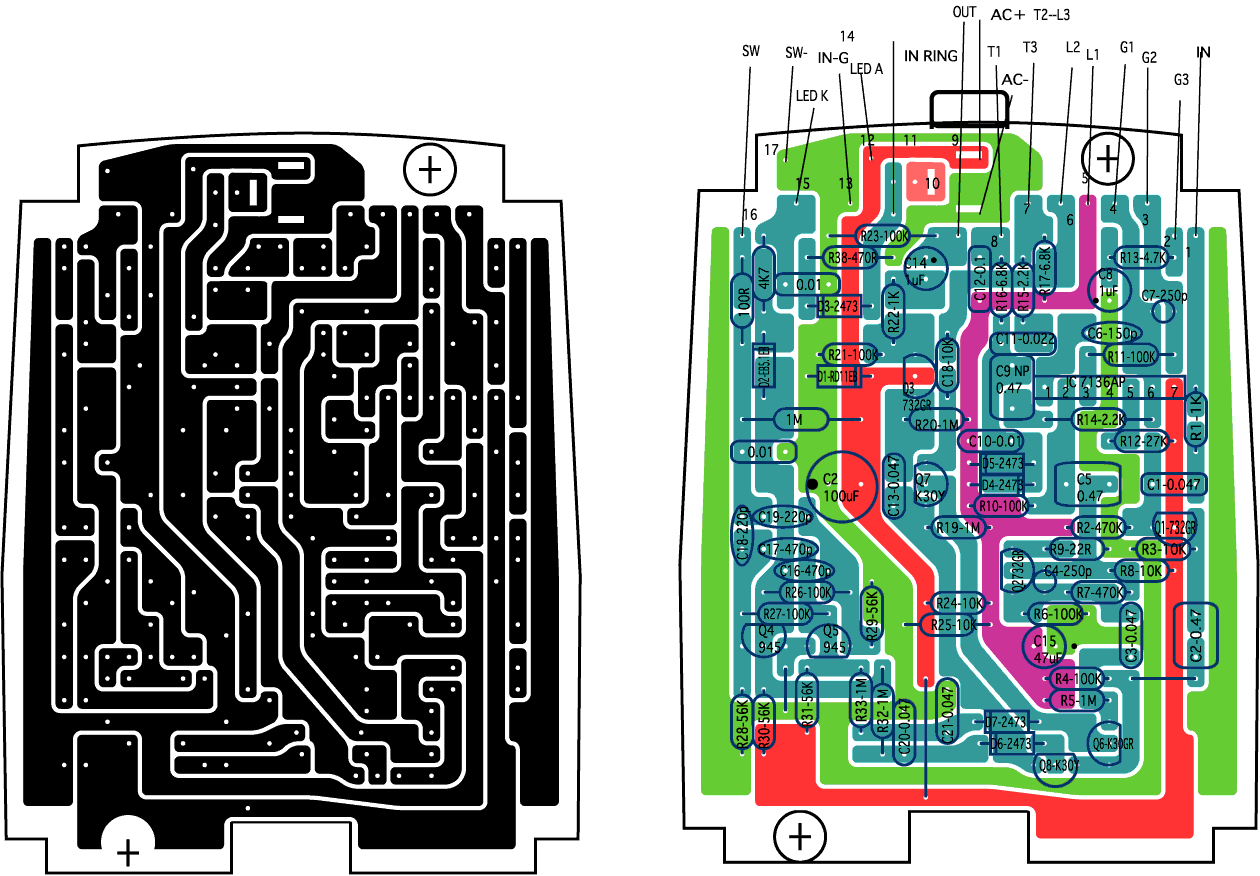

修正 今頃修正してもな〜 でも次回作る時の為の記録 ってまた作るん？

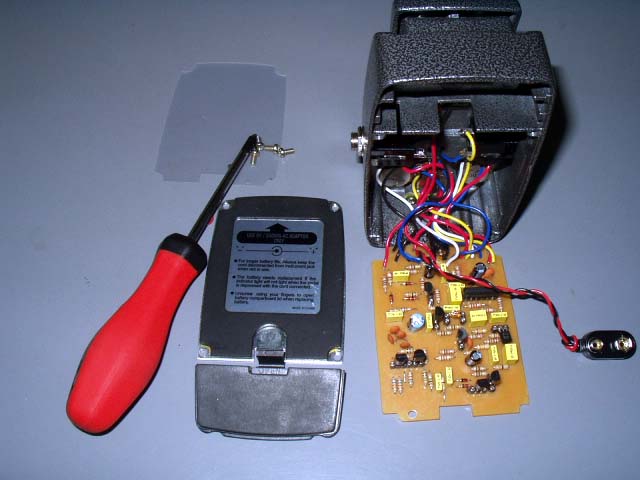

音でましたがね

いや〜ちょとハマった感じでした 何が間違ってたか？ ACマイナスをグランドに繋げなかった 470Kを470Ω入れてた・・・・（バカだね〜） トランジスタの増幅でエミッタ出しにしてた・・・（もっとバカだね〜） と最近ナメてかかってるので、良い経験になりました 電子スイッチで作ったのは今回初めてでした なので、原因を探るのにも時間かかりましたわん
